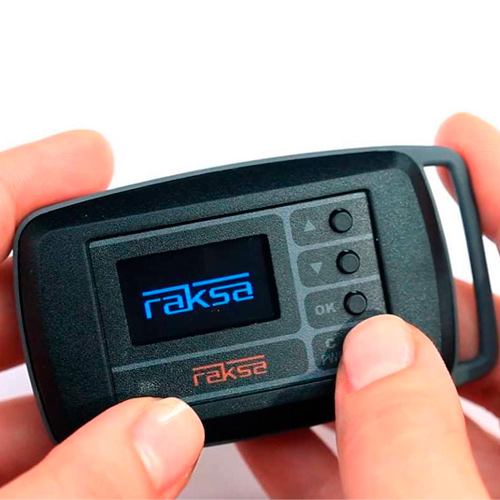

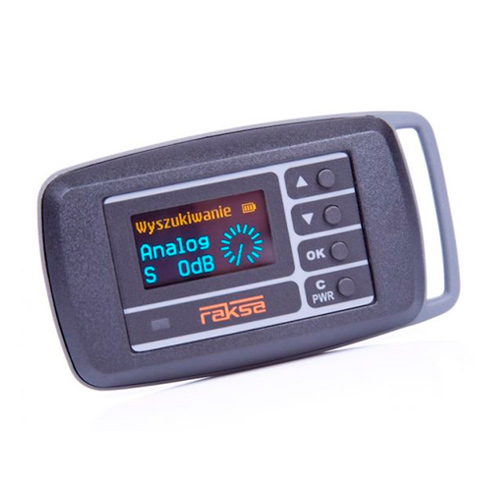

Селективный индикатор поля RAKSA-120

Селективный индикатор поля RAKSA-120 предназначен для обнаружения в ближней зоне и определения местоположения радиопередающих устройств, использующихся для негласного съема аудио - и видеоинформации. Работа с индикатором не требует СПЕЦИАЛЬНОЙ ПРОФЕССИОНАЛЬНОЙ подготовки.

Выпускается в двух версиях:

  1. Локальная (для внутреннего рынка)
  2. Экспортная RAKSA-Idet

Индикатор поля RAKSA-120 позволяет обнаруживать:

  • сотовые телефоны стандартов *
    GSM 850 / 900E / 1800 / 1900,
    UMTS 850 / 900 / 1800 / 1900 / 2100,
    CDMA 450 (A-H) / 800 / 1900
    * для локальной версии
    GSM 900E/1800
    UMTS 900/2100
    CDMA 450 (A)
  • беспроводные телефоны стандарта DECT
  • устройства Bluetooth и Wi-Fi
  • беспроводные видеокамеры
  • радиопередатчики с аналоговой модуляцией (АМ, ЧМ, ФМ)
  • радиопередатчики с цифровой модуляцией и непрерывной несущей (FSK, PSK и др.)
  • радиопередатчики с широкополосной модуляцией с полосой до 10 МГц

По принципу действия селективный индикатор поля RAKSA-120 представляет собой скоростной супергетеродинный приемник с низкой ПЧ и синтезатором частоты. Время цикла сканирования и анализа всех цифровых и аналоговых сигналов не превышает 1,5 секунды. Индикатор поля RAKSA-120 может работать в режимах охраны, обзора, поиска, поиска с вычитанием спектра и мониторинга цифровых сигналов.

Язык интерфейса русский ( локальная версия) и мультиязычный - английский, немецкий, французский, итальянский, испанский (экспортная версия).

Отличительные особенности индикаторА поля raksa 120
  • селективный прием радиосигналов
  • высокая скорость сканирования и анализа
  • обнаружение широкополосных и цифровых сигналов
  • адаптация к фону в режиме охраны
  • возможность поиска с вычитанием спектра
  • аудиоконтроль сигналов
  • измерение частоты и уровня сигнала
  • журнал событий тревоги
  • бесшумная индикация тревоги (вибросигнал)
  • отсутствие внешней антенны
Режим охраны

Режим охраны предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.

В режиме охраны для аналоговых сигналов осуществляется вычитание фонового спектра. Это уменьшает влияние стационарных (постоянно присутствующих) мешающих сигналов и помех. Алгоритм адаптации фонового спектра отслеживает медленные изменения уровней этих мешающих сигналов.

Режим обзора

Режим обзора предназначен для обнаружения аналоговых и цифровых радиосигналов всех типов. В этом режиме на дисплее отображается список всех текущих обнаруженных сигналов, отсортированный по частоте или типу сигнала.

Режим поиска

Режим поиска предназначен для обнаружения и определения местоположения аналоговых и цифровых радиопередатчиков. На дисплее отображается сигнал, имеющий максимальный уровень. Этот режим используется в тех случаях, когда есть возможность перемещения индикатора поля для поиска радиопередатчика.

В режиме поиска для аналогового сигнала реализована световая и звуковая индикация относительного уровня сигнала – по частоте повторения вспышек светодиода можно судить о приближении или удалении от радиопередатчика.

Режим поиска с вычитанием спектра

Режим поиска с вычитанием спектра предназначен для обнаружения и определения местоположения аналоговых радиопередатчиков. Использование этого режима имеет преимущества по сравнению с обычным режимом поиска в случае, если радиопередатчик находится в том же помещении.

В режиме поиска с вычитанием спектра определяется не абсолютный уровень аналоговых сигналов, а относительный – его разница с базовым спектром, который был измерен в начале работы в этом режиме. Известно, что при приближении или удалении от радиопередатчика, который находится внутри помещения, уровень сигнала изменяется сильнее, по сравнению с радиопередатчиком, расположенным вне помещения. Т.к. в режиме поиска с вычитанием спектра индикатор поля селективно реагирует на изменения уровня, то локальные радиопередатчики будут обнаружены с большей вероятностью.

В режиме поиска с вычитанием спектра реализована световая и звуковая индикация относительного уровня сигнала.

Мониторинг цифровых сигналов

Режим мониторинга цифровых сигналов предназначен для обнаружения сигналов сотовых телефонов стандартов GSM900/1800, UMTS(3G), CDMA450, беспроводных телефонов стандарта DECT, устройств Bluetooth, Wi-Fi и прочих импульсных сигналов в диапазоне 2,4 ГГц. В режиме мониторинга цифровых сигналов на дисплее отображается список всех цифровых сигналов и их обнаруженные уровни.

Аудиоконтроль

Аудиоконтроль аналоговых сигналов возможен в режимах обзора, поиска и поиска с вычитанием спектра. При аудиоконтроле осуществляется прослушивание амплитудно-модулированных сигналов через встроенный динамик. Использование аудиоконтроля в некоторых случаях облегчает идентификацию сигналов и позволяет использовать «акустозавязку».

Журнал событий тревоги

В журнале событий тревоги сохраняется информация об опасных радиосигналах, которые были обнаружены в режиме охраны. Максимальное число записей – 200. Если одновременно обнаружены опасные сигналы разных типов, то в журнале сохраняется информация о каждом из них. При просмотре записи на дисплее отображается время появления и исчезновения сигнала, его тип и максимальный уровень.

Технические характеристики
диапазон принимаемых частот 40-3800 МГц
типовая чувствительность 70 мВ/м
динамический диапазон 50 дБ
ширина полосы пропускания 10 МГц
время полного цикла сканирования 1,5 с
время работы в режиме охраны 4-12 ч.
время работы в остальных режимах 3 ч.
дисплей OLED, 128 х 64
размеры 77 х 43 х 18 мм
вес 35 г
